DNM 350/5AX
特点
| 直连主轴 | 内藏式主轴 | 线轨 | 滚珠丝杠 |
 |  |  |  |
| H | H | XYZ | XYZ |
机型变化
| 5820 |
高生产率立式加工中心
| 类别 | 项目 | 规格 |
| 工件 | 工件直径[mm] | 400 |
| 工件长度[mm] | 335 | |
| 进给 | X轴行程[mm] | 600 |
| Y轴行程[mm] | 655 | |
| Z轴行程[mm] | 500 | |
| A轴行程[deg] | 150 | |
| C轴行程[deg] | 360 | |
| 快移速度(X)[m/min] | 36 | |
| 快移速度(Y)[m/min] | 36 | |
| 快移速度(Z)[m/min] | 30 | |
| 工作台 | 工作台承重[kg] | 250 |
| 工作台大小[mm] | D350 | |
| 范畴 | 数控品牌 | 发那科 |
| 数控系统 | DOOSAN FANUC i Series/FANUC 31i-5 | |
| 产地 | 韩国 |
铣削主轴 1(H1)
| 主轴名 | 铣削主轴锥度 | 7:24锥度40 | 7:24锥度40 | 7:24锥度40 | 铣削主轴转速[rpm] | 12000 | 12000 | 20000 | 铣削主轴功率[kW] | 11!18.5 | 18.5!22 | 11!22 | 铣削主轴扭矩[Nm] | 167 | 167 | 60 | 传动 | 直连主轴 | 内藏式主轴 | 内藏式主轴 |
刀库 1
| 刀柄锥度 | 伺服驱动 | 刀库数量[ea] | 30 40 60 | 30 40 | 刀具直径[mm] | 80 76 | 刀具长度[mm] | 270!210 | 刀具重量[kg] | 8 | 换刀时间(刀对刀)[s] | 1.3!1.6 | 换刀时间(切对切)[s] | 3.7!4 |
*A: 最大刀具直径（带相邻刀具）*B: 最大刀具直径（不带相邻刀具）, C: 最大刀具直径（单点）
导轨
| 轴 | X | Y | Z |
| 导轨 | 滚柱线轨/线轨 | 滚柱线轨/线轨 | 滚柱线轨/线轨 |
| 数量 | 2 | 2 | 2 |
直线轴驱动
| 轴 | X | Y | Z |
| 驱动 | 滚珠丝杠 | 滚珠丝杠 | 滚珠丝杠 |
| 数量 | 1 | 1 | 1 |
第三方产品
| 产品 | 描述 |
 主轴中心出水 | 20Bar 30Bar 70Bar |
 BK Micro | 刀具破损检测（刀库） |
 OMP60(雷尼绍) | 工件测量(光学) |
 RMP60(雷尼绍) | 工件测量(无线) |
 TS27R(雷尼绍) | 刀具直径测量 刀具长度测量 |
 LTS(雷尼绍) | 刀具长度测量 |
 NC4(雷尼绍) | 刀具直径测量 刀具长度测量 |

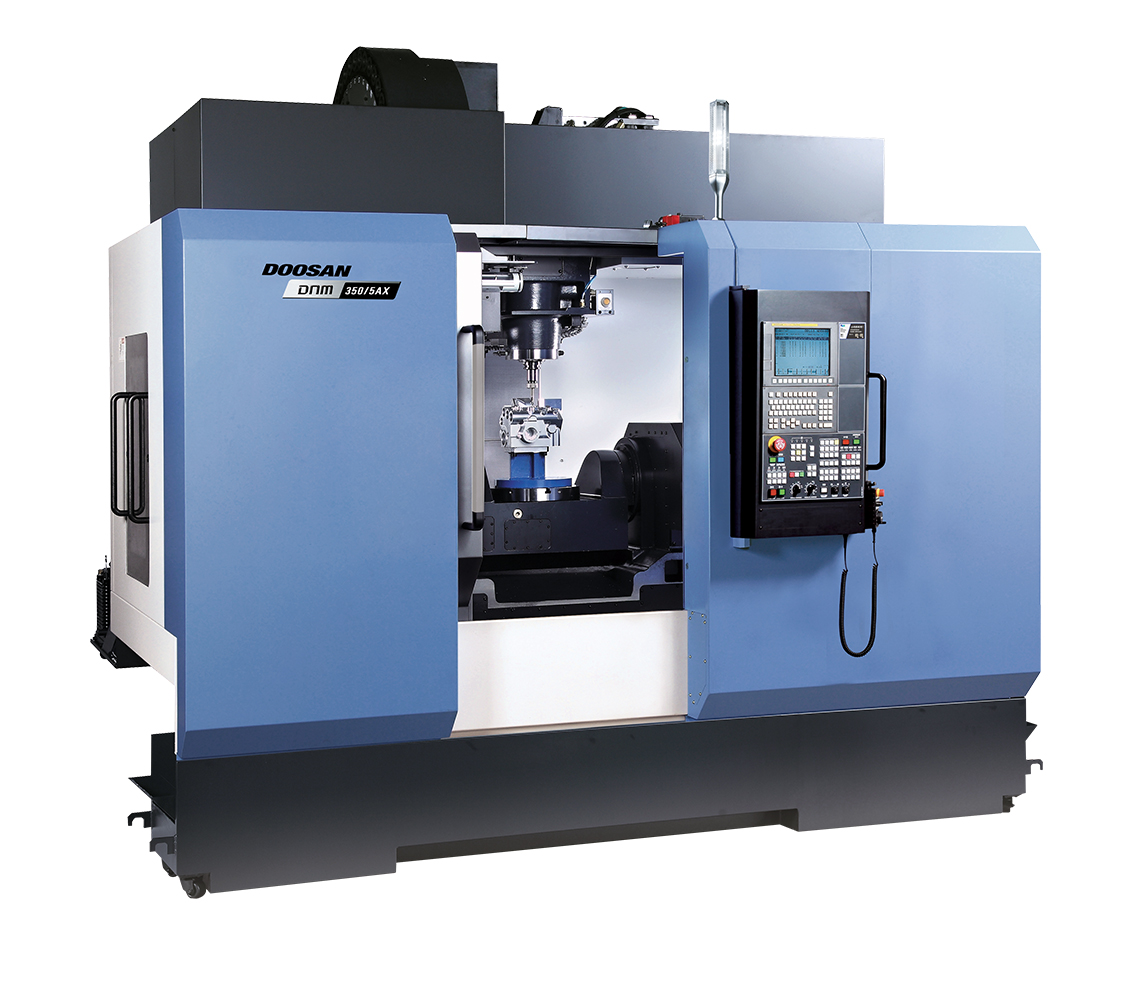

照片库
不对印刷错误或数据错误负责。实际产品外观可能有所不同。
